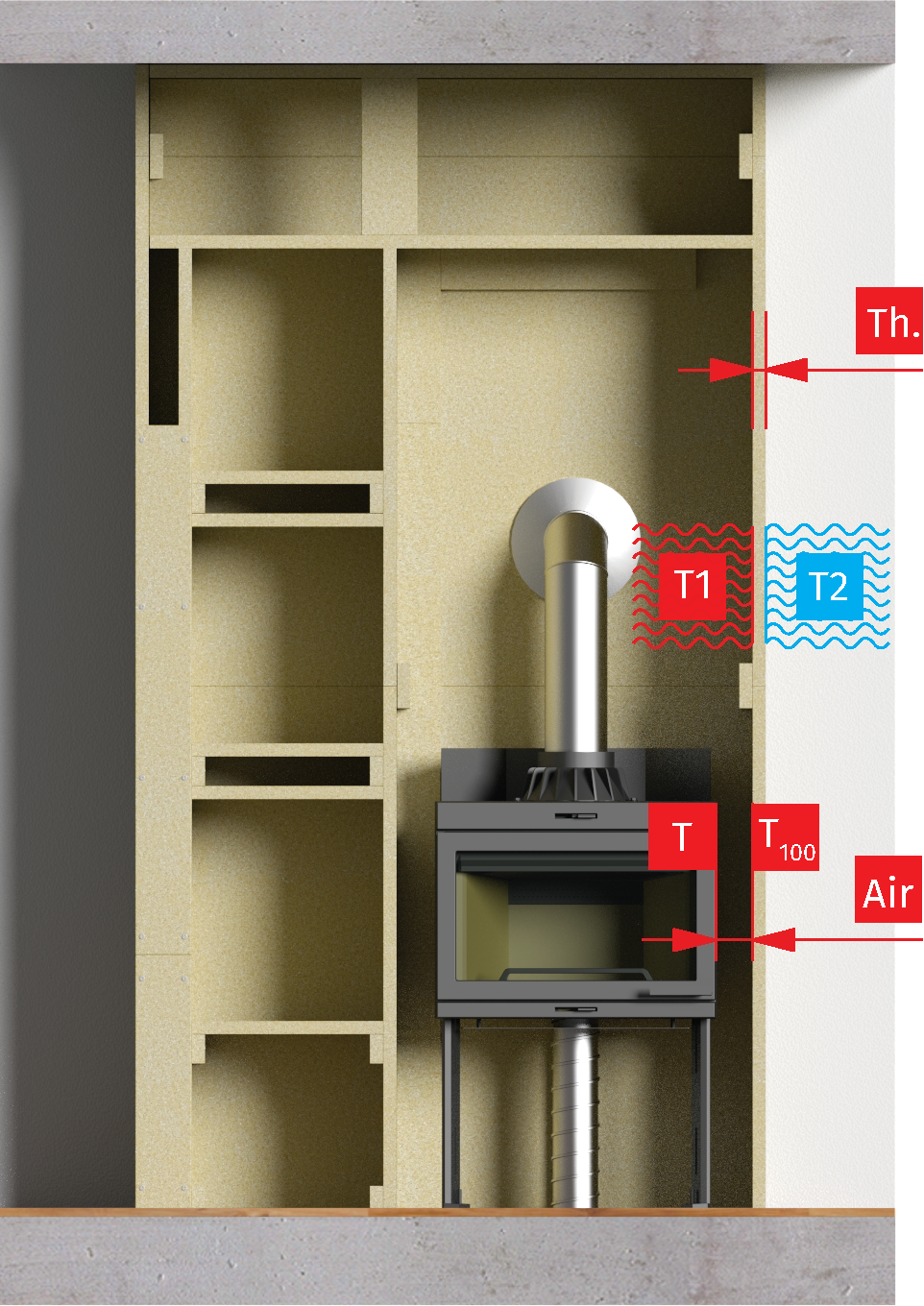

Systém sálavé obestavby bez nasávacích a výdechových mřížek
| T |
Teplota na povrchu krbové vložky |
| T1 |
Teplota na povrchu desky z ohřívané strany |
| T2 |
Teplota na povrchu desky z neohřívané strany |
| T100 |
Teplota 100 mm od zdroje |
| Air |
Vzduchová mezera |
| Th |
Tloušťka desky Thermax® Eco Pro |
Teplota neprovětrávané obestavby 100 mm od zdroje.
|
T teplota zdroje, |
T100 Teplota 100 mmod zdroje (°C) |
ΔT Rozdíl teplot (°C) |
| 450 | 380 | 70 |
| 350 | 282 | 68 |
| 250 | 182 | 68 |
| 150 | 86 | 64 |
Teplota zdroje je měřena na jeho povrchu. 100 mm od měřeného místa teplota klesá. Čím vyšší teplota zdroje, tím vyšší je účinek provětrání. U neprovětrávané obestavby je ΔT, tedy pokles teplot, je víceméně konstantní jak u vyšší, tak nižší teploty zdroje.
|
T teplota zdroje,na povrchu krbové vložky (°C) |
Air Vzduchová mezeramezi zdrojem a deskou Thermax Eco Pro (mm) |
Th. Tloušťka deskyThermax Eco Pro (mm) |
T1 Teplota na povrchudesky Thermax Eco Pro z ohřívané strany (°C) |
T2 Teplota na povrchudesky Thermax Eco Pro z neohřívané strany (°C) |
| 450 | 50 | 25 | 360 | 114 |
| 450 | 100 | 25 | 299 | 99 |
| 450 | 150 | 25 | 254 | 89 |
| 450 | 200 | 25 | 222 | 81 |
Stáhněte si přehled teplot v přehledné tabulce ve formátu PDF:
Materiály ke stažení:
- Thermax Eco Pro - teploty PDF (pdf, 223.43k)
